La propuesta Expansión

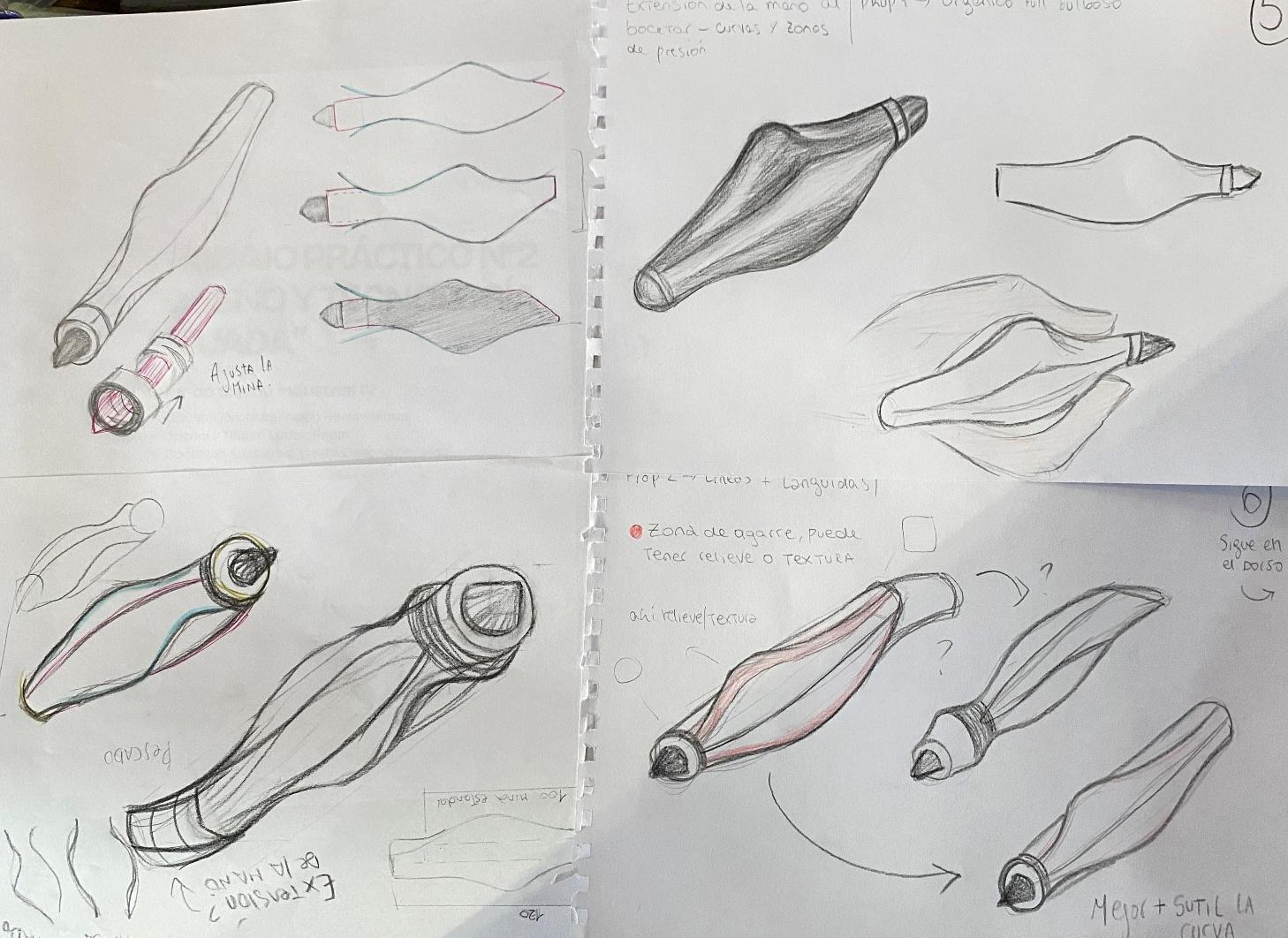

El proyecto Expansión surge a partir del análisis del gesto de dibujar durante el bocetado. Se observó que, al utilizar un portaminas de 5,6 mm, la mano genera zonas de presión y curvas particulares que se repiten de manera constante.
En lugar de diseñar un objeto con una forma arbitraria, se propuso que su morfología naciera directamente de esa relación entre la mano y la herramienta.
El gesto de dibujar
La intención fue desarrollar un portaminas que funcionara como una extensión natural de la mano, mejorando la comodidad durante largas jornadas de dibujo y facilitando el control del trazo.
El proyecto busca transmitir precisión, organicidad y continuidad entre el usuario y el producto, permitiendo que la forma acompañe el gesto de dibujar.
Morfología, ergonomía y mecanismo

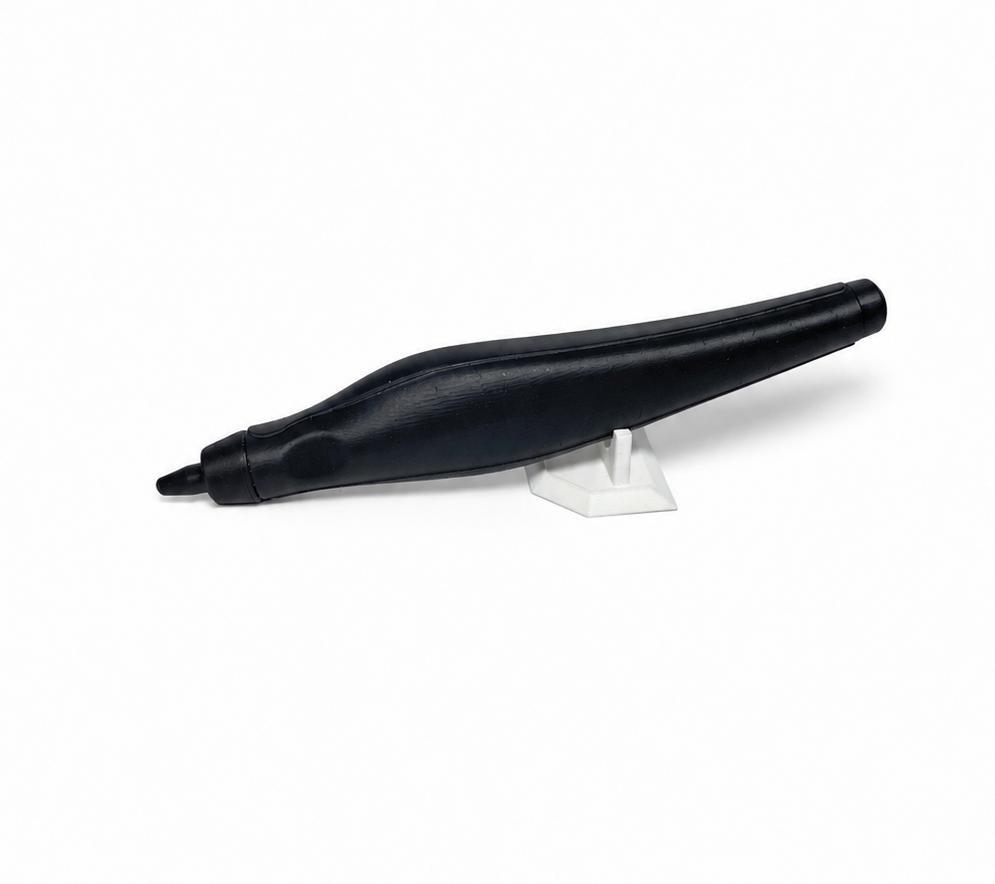

El resultado es un portaminas ergonómico cuya identidad formal expresa el movimiento de la mano durante el bocetado y convierte ese gesto en el principal recurso de diseño.

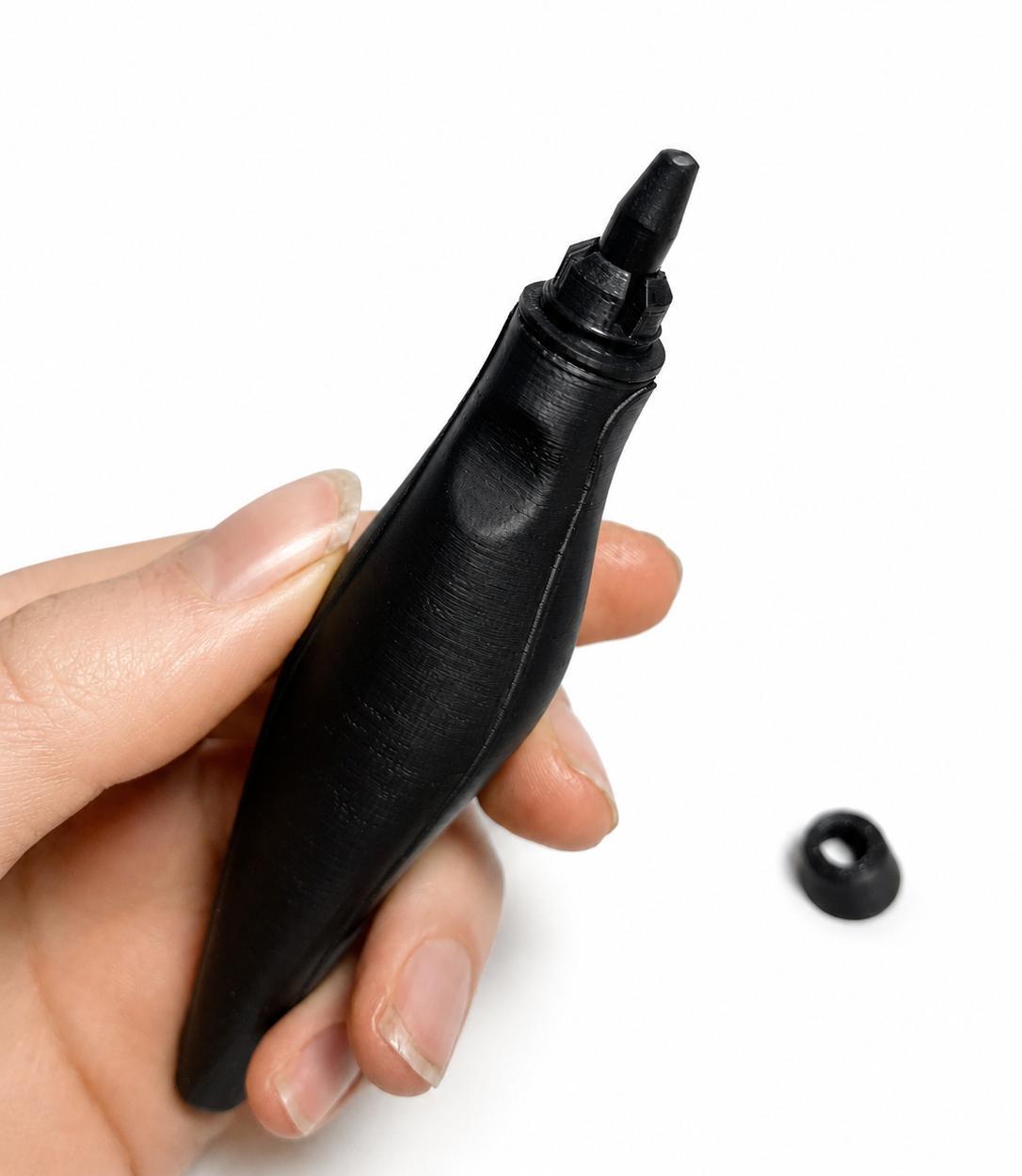

El mecanismo se resolvió mediante un sistema simple de rosca y mandril a presión, evitando mecanismos complejos e innecesarios para este tipo de herramienta.
La geometría también fue pensada para optimizar la fabricación mediante impresión 3D, reduciendo soportes, simplificando las piezas y facilitando el montaje.
Técnica, materiales y procedimiento

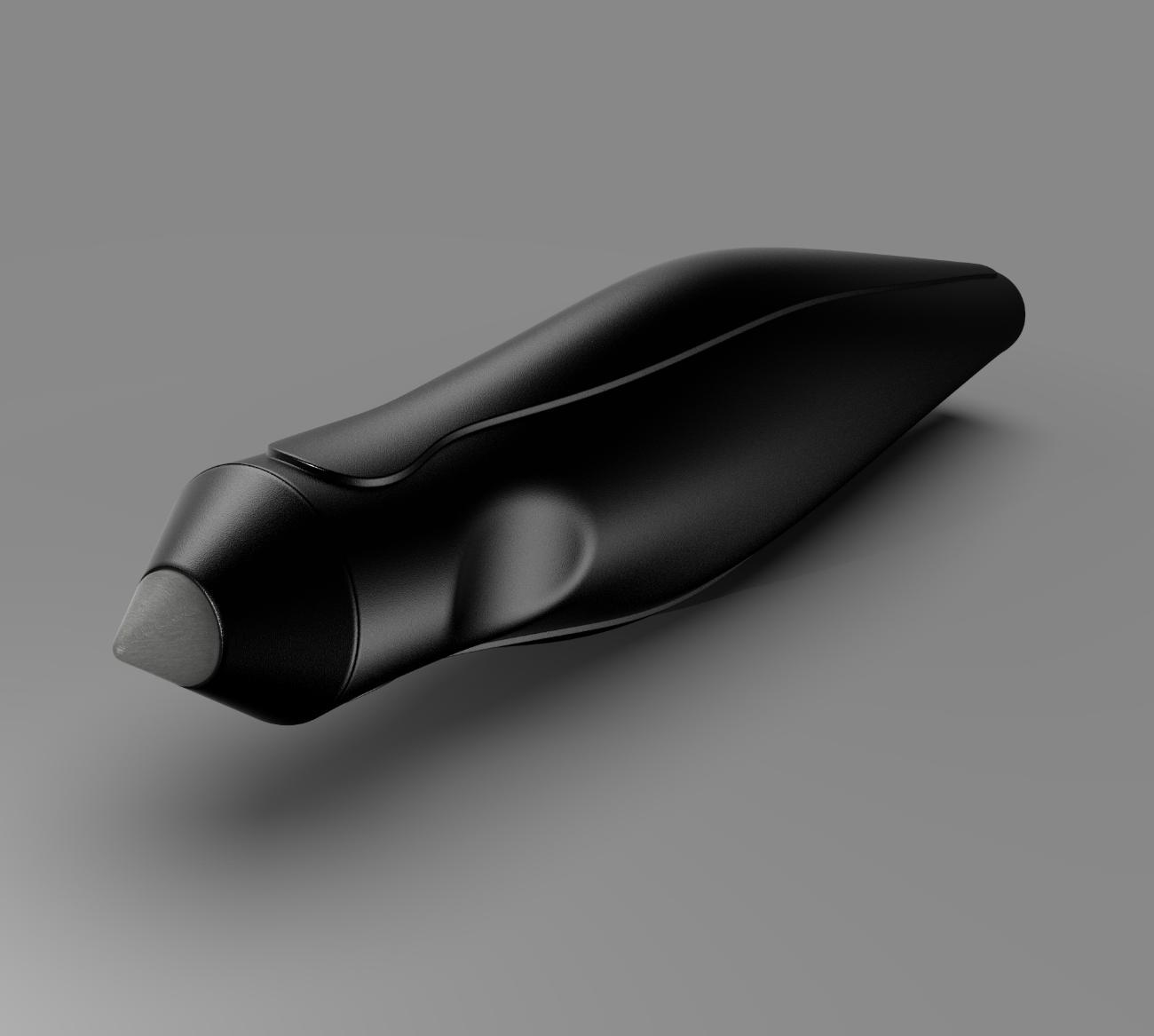

El portaminas fue diseñado mediante modelado 3D e impreso utilizando tecnología FDM en PLA.
Durante el desarrollo se consideraron espesores adecuados y tolerancias de aproximadamente 0,2 mm para resolver el ajuste de las piezas, el funcionamiento del mecanismo y el montaje del prototipo.
Reflexión de la actividad
Este proyecto permitió comprender la importancia de diseñar a partir del análisis del usuario y de su forma de interactuar con el producto. La propuesta buscó que la morfología surgiera del gesto de uso, logrando una herramienta más cómoda e intuitiva.
Asimismo, la actividad permitió profundizar en las posibilidades y limitaciones de la fabricación mediante impresión 3D, entendiendo cómo las decisiones formales también influyen en la producción.
Galería del portaminas
Propuesta realizada por Coliqueo Lola en el marco de Taller de Diseño Industrial IV - Orientación Máquinas y Herramientas, de la Licenciatura en Diseño Industrial UNLa, junto con el LAD (Laboratorio de Diseño).
